一、  产品简介

    三合一环保补光灯是为智能交通白天和夜晚用光转换（白光和红外）而设计的新一代补光灯产品。该系列红外转换闪光灯采用独特的设计和检测方法、高性能专用器件，有效提升了整机的可靠性；夜间红外输出设计，适合人员密集区域或对防光污染有苛刻要求地区的连续拍摄；白光输出模式又能在白天使用，即使阳猛烈的大晴天，仍然能保证车内人员的清晰照明。

二、  特性

·回电时间短、适于线圈电警闯红灯连闪抓拍

·白天/可见光峰值功率大，有效提升白天人脸效果

·夜间/红外光污染少适合人员密集区域或对防光污染有苛刻要求地区的连续拍摄

·回电时间短、适于卡口抓拍

·具有手动万向节，调节方便

·支持电平量信号触发、开关信号触发、自动光敏控制切换

三、  外观及尺寸图

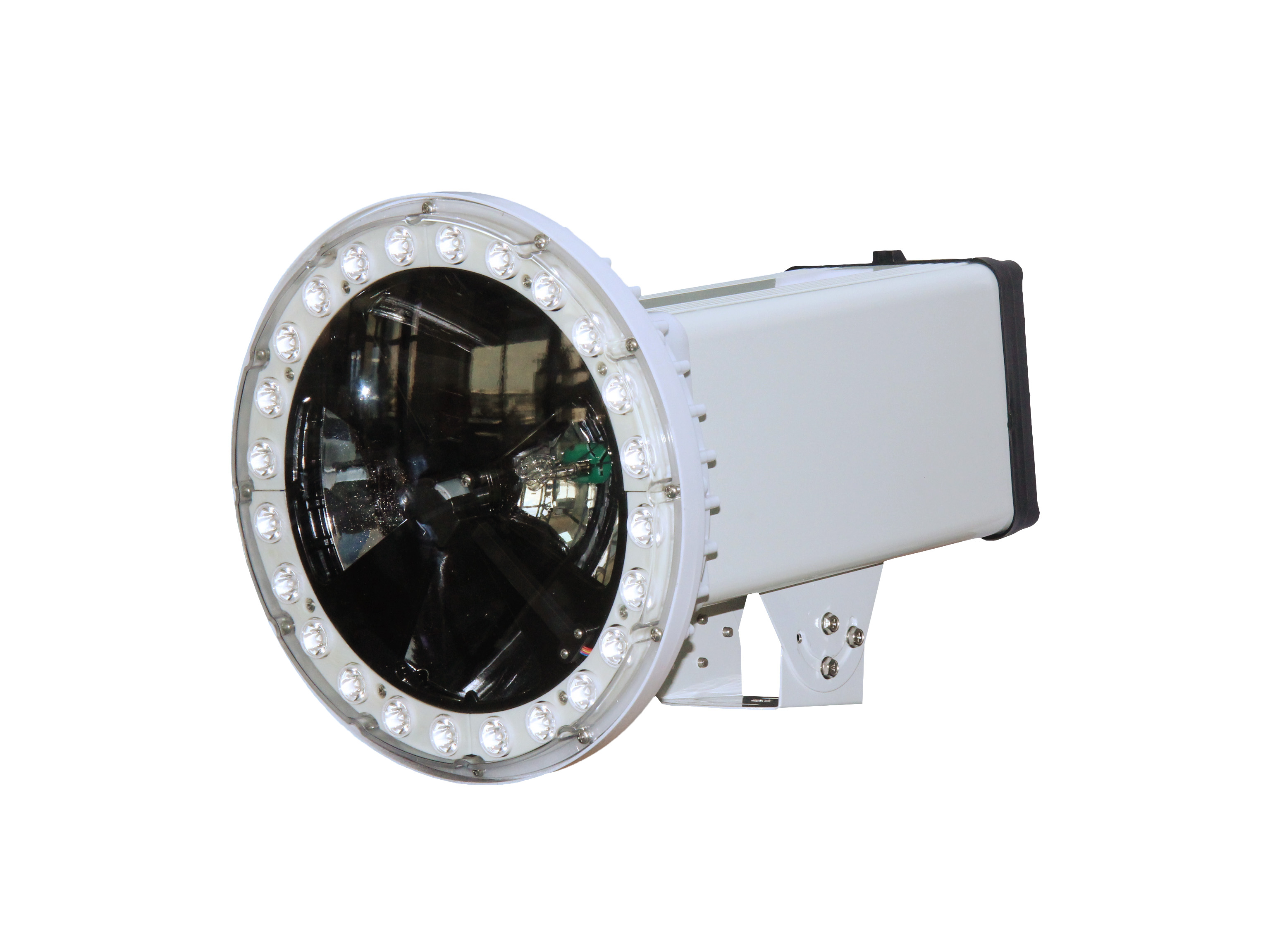

(外观图)

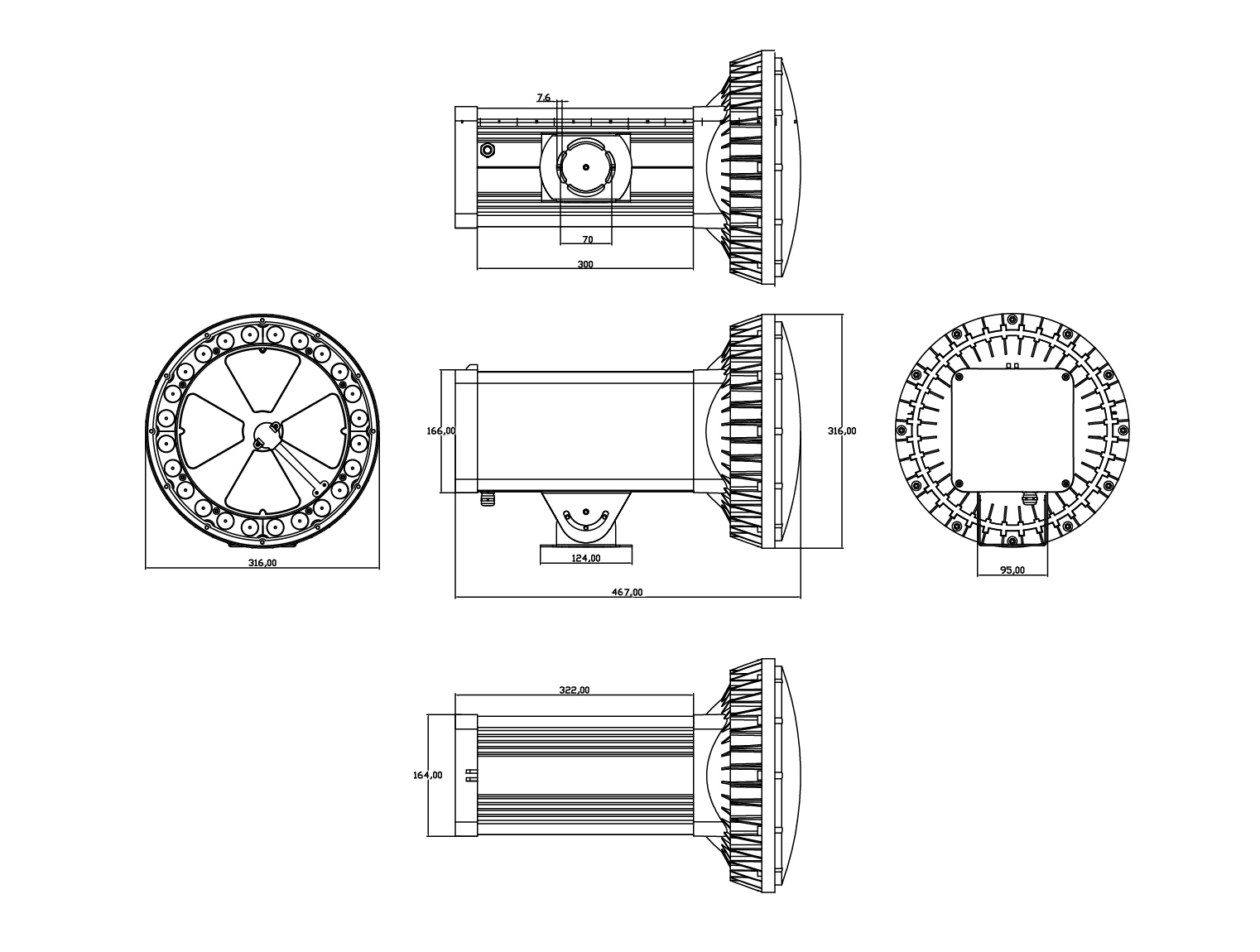

(外观尺寸图)

四、  工作原理

    接通交流AC220V电源，信号线为三组：

    1.控制LED频闪补光进行视频检测和视频录像；

    2.控制爆闪灯进行补光；

    3.控制补光灯的遮光片进行旋转，在控制线受到5V电平信号或开关信号（接通）时候（遮光片的开合也可以选用自动光敏控制），遮光片会从默认的红外位置转到白光位置（挡住白光），从而进行红外和白光的转换。

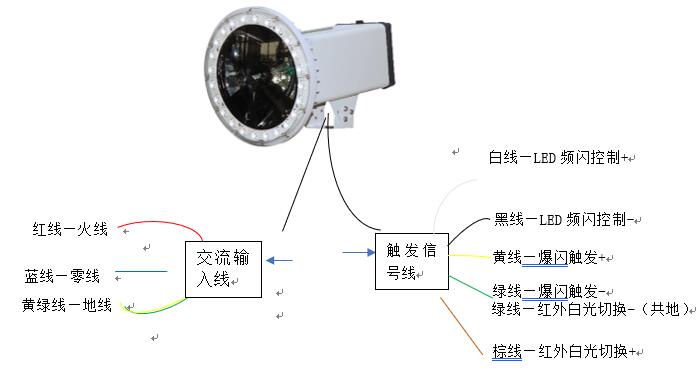

五、  接线方式

注：不同型号的补光灯所含信号线及具体接线方式不同，具体请参考灯体信号线标签。请根据线缆指示颜色进行接线，否则可能回导致电路问题，或危害人身安全。
